AHF-DB-014-400-50-20-A

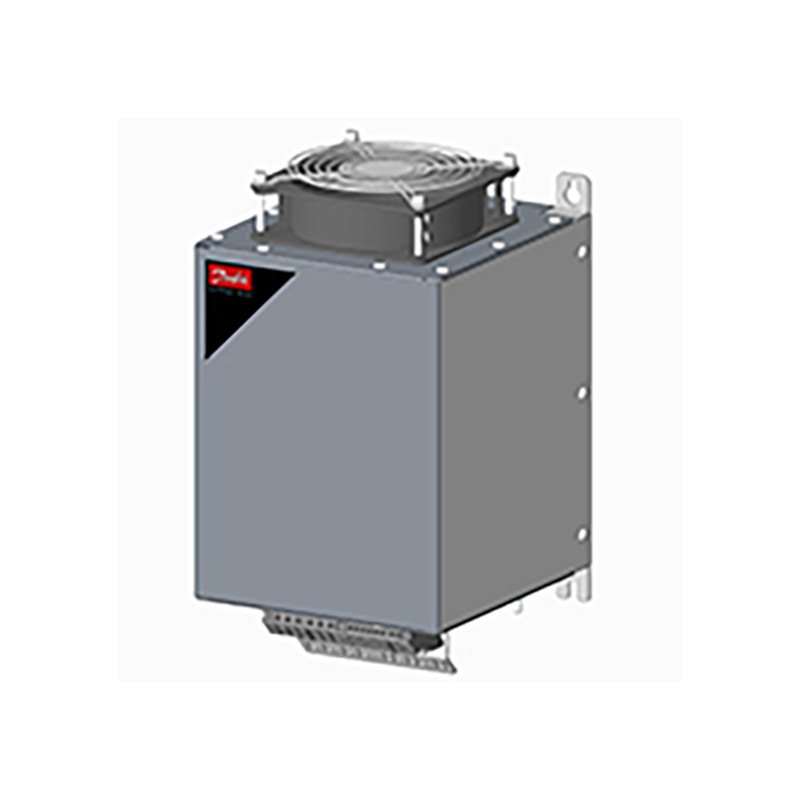

Filtre harmonique avancé VLT® - AHF 005
Le filtre harmonique avancé Danfoss est un filtre harmonique passif compact
filtre spécialement conçu pour correspondre aux convertisseurs de fréquence Danfoss
VLT® AutomationDrive, VLT® AQUA Drive et VLT® HVAC/R Drives.
Le programme propose deux variantes, AHF 005 et AHF 010. Connecté en
devant le convertisseur de fréquence Danfoss VLT®, le courant harmonique
la distorsion sur la ligne est réduite à 5 % ou 10 % à charge nominale.
Caractéristiques:
Tension de ligne : 380-415 V
Fréquence de ligne : 50 Hz
Courant nominal : 14A
THDi inférieur à 5 %
Concept de refroidissement : ventilateur intégré à vitesse variable
Efficacité : > 98 %
Température ambiante : 5-45 deg C
Type de boîtier : X1-V3 IP20 ef
Degré de boîtier : IP20 (IP21 / NEMA 1 en option)
Dimensions:
Hauteur : 342 mm
Largeur : 196 mm
Profondeur : 205 mm
Accessoires:
Kit IP21 / NEMA1 pour AHF3 X1 : 175U3274
Kit IP21/NEMA1 pour AHF3 X1 avec option de déconnexion du condensateur : 175U5903
Plaque arrière pour AHF X1 : 130B3283
| Poids brut
|
19 kg |
| Poids net
|
19kg |
| Volume
|
132 litres |
| EAN
|
5710107611560 |
| Poids brut
|
19kg |
| Poids net
|
19 kg |
| Volume
|
132 litres |
| EAN
|
5710107611560 |
Classe d'options d'alimentation DD
| Serie de produits
|
Filtre Harmonique VLT® 5% |
| Serie de produits
|
Filtre Harmonique VLT® 5% |
OPTIONS DE PUISSANCE SÉRIE FC 100
| Tension secteur
|
(4) 380 - 480 VCA
(5) 380 - 500 VCA |
| Phase
|
(T) Triphasé |
| Puissance nominale
|
(PK75) 0,75 KW / 1,0 CV
(PK55) 0,55 KW / 0,75 CV |
| Tension secteur
|
(4) 380 - 480 VCA
(5) 380 - 500 VCA |
| Phase
|
(T) Triphasé |
| Puissance nominale
|
(PK75) 0,75 KW / 1,0 CV
(PK55) 0,55 KW / 0,75 CV |
OPTIONS DE PUISSANCE SÉRIE FC 200
| Tension secteur
|
(4) 380 - 480 VCA |
| Phase
|
(T) Triphasé |
| Puissance nominale
|
(PK75) 0,75 KW / 1,0 CV
(PK55) 0,55 KW / 0,75 CV |
| Tension secteur
|
(4) 380 - 480 VCA |
| Phase
|
(T) Triphasé |
| Puissance nominale
|
(PK75) 0,75 KW / 1,0 CV
(PK55) 0,55 KW / 0,75 CV |
OPTIONS DE PUISSANCE SÉRIE FC 300
| Tension secteur
|
(4) 380 - 480 VCA
(5) 380 - 500 VCA |
| Phase
|
(T) Triphasé |
| Puissance nominale |
(PK75) 0,75 KW / 1,0 CV
(PK55) 0,55 KW / 0,75 CV |
| Tension secteur
|
(4) 380 - 480 VCA
(5) 380 - 500 VCA |
| Phase
|
(T) Triphasé |
| Puissance nominale
|
(PK75) 0,75 KW / 1,0 CV
(PK55) 0,55 KW / 0,75 CV |
